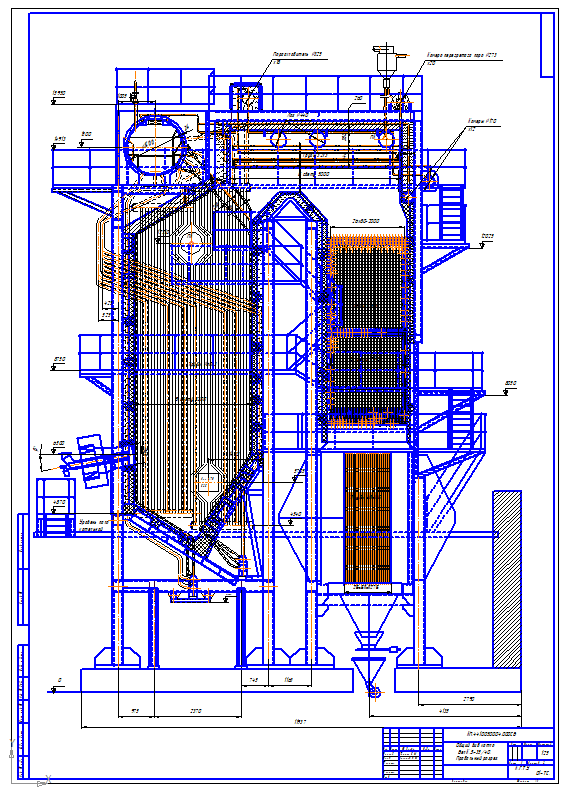

Чертеж парового котла Бел. К.З.-35/40, общий вид, продольный разрез.

Котлоагрегат предназначен для работы на мазуте. Паропроизводительность 35 т/ч. Параметры пара: давление 42 ата, температура перегретого пара 420 °С. Топочная камера объемом 138 м3 полностью экранирована трубами диаметром 60 мм с толщиной стенки 3 мм. расположенными с шагом 80 мм. Котел — однобарабанный, с естественной циркуляцией, выполнен по П-образной схеме работает на уравновешенной тяге, предусмотрена возможность расположения дымососа и вентилятора  на нулевой отметке.

Под топочной камеры не экранирован. На фронтовой стенке расположены четыре основные угольные горелки. Схема испарения — двухступенчатая, рассчитана на питательную воду солесодержанием до 250 мг/л. Пароперегреватель — вертикального типа, с коридорным расположением труб, установлен в горизонтальном газоходе котла. Пароперегреватель выполнен из труб диаметром 32 мм с толщиной стенки 3 мм (сталь 20), кроме выходной петли первой по ходу газов части пароперегревателя, изготовленной из стали 15ХМ первая часть пароперегревателя включена по противотоку, вторая- по прямотоку. Пар поступает в пароперегреватель из барабана котла, куда он поступает из коллекторов диаметром 158х12 мм с температурой 254°С и давлением 42 ата. Для регулирования температуры пара в пароперегревателе установлен пароохладитель.

Барабан котла внутренним диаметром 1500 мм с толщиной стенки 36 мм, выполнен из стали 20К. Очистка пароперегревателя осуществляется при помощи стационарных обдувочных устройств, установленных перед первым и между первым и вторым пакетами пароперегревателя. В конвективном газоходе размещен змеевиковый водяной экономайзер с шахматным расположением труб диаметром 28х3 мм. Трубы экономайзера закреплены в двух трубных досках, также имеются крепления в средней части экономайзера для устранения прогиба. Так как экономайзер кипящий, он оснащен дополнительными предохранительными клапанами.

При работе котла на мазуте очистка конвективных поверхностей нагрева, может производит при помощи дробеочистки. Котлоагрегат снабжен всей необходимой регулирующей и запорной арматурой, предохранительными клапанами, устройствами для контроля температуры и давления пара и уровня воды в барабане. Для удобства обслуживания котлоагрегат оборудован помостами и лестницами, а топочная камера—лазами и гляделками

Каркас котла рассчитан на сейсмичность 7,67 6алов. Обмуровка — облегченая, толщиной 380мм в топке и пароперегревателе, и 250мм в экономайзере. Футеровка для недопущения ее обрушения крепится к каркасу чугунными крюками. Снаружи обмуровка обшивается стальными листами.
