Описание технологии очистки:

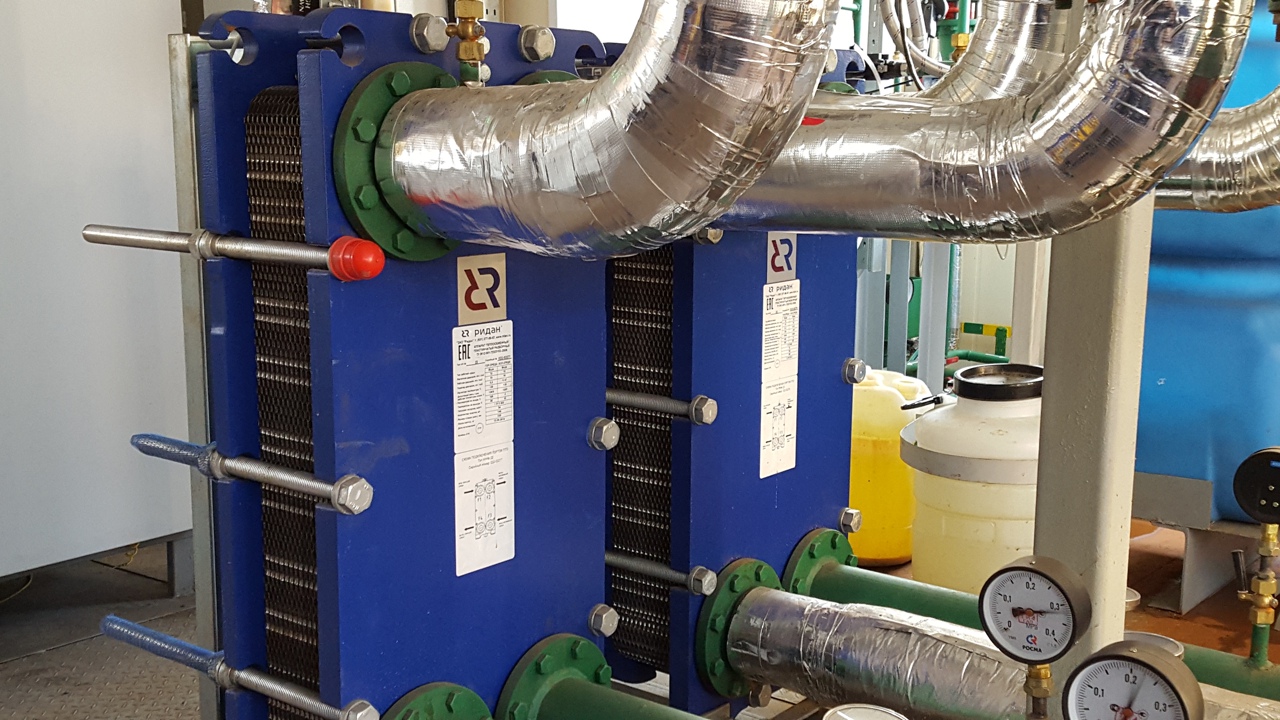

Система CIP (Clean-in-Place) - автоматизированная технология очистки пластинчатых теплообменников без их демонтажа и разборки. Данный метод  сокращает время простоя оборудования, снижает трудозатраты и минимизирует риск повреждения прокладок и пластин при многократной сборке-разборке. Эффективен в рамках профилактических программ технического обслуживания.

 Принцип работы CIP-установки:
CIP-установка подключается к входным и выходным патрубкам теплообменника и обеспечивает циркуляцию моющих растворов через все каналы между пластинами. Эффективность очистки достигается за счет комбинации трех факторов: химического воздействия реагентов, механического воздействия потока жидкости и температурного режима.

 Признаки, указывающие на необходимость промывки теплообменника:

Признаки загрязнения теплообменника	Описание проблемы	Критический уровень
Увеличение перепада давления	Отложения сужают проходные каналы между пластинами, что приводит к росту гидравлического сопротивления.	Увеличение перепада давления на 50% и более от расчетного значения.
Снижение температуры на выходе	Загрязнения создают теплоизолирующий слой, препятствующий эффективной передаче тепла.	Снижение температуры на выходе на 5-10°C от целевого значения.
Повышенное энергопотребление	Система компенсирует потерю эффективности увеличением мощности насосов и нагревателей.	Резкое увеличение энергопотребления на 15-25%.
Нестабильная работа	Колебания параметров процесса, вызванные неравномерным распределением потока.	Значительные отклонения от нормальных рабочих параметров.
Визуальные протечки	Деформация прокладок из-за неравномерного распределения давления и температуры.	Видимые протечки в местах соединения пластин.

Длительная работа загрязненного теплообменника приводит к ускоренному износу оборудования, перерасходу энергии и риску аварийной остановки производства.

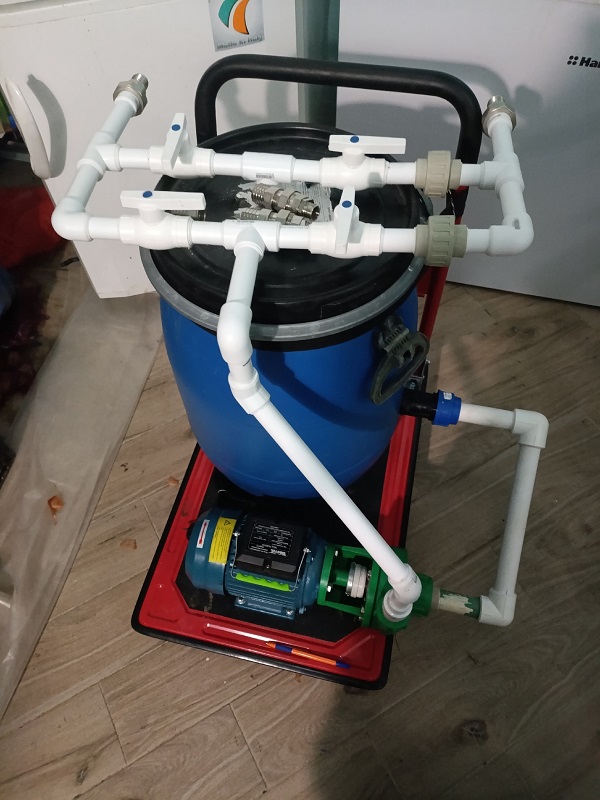

 Наше собственная разработка для CIP-промывки «ТГП-65/11» (элиминейтор)
Универсальная установка «ТГП-65/11» (элиминейтор) разработана TEPLOGAZPROEKT.RU, предназначена для химической циркуляционной безразборной промывки пластинчатых теплообменников.

Технические характеристики:
Напряжение: 220 В.
Потребляемая мощность - 0,75 кВт.
Максимальная производительность -67 л/мин или 4,0 м3/ч.
Напор - 11 метров.
Максимальная температура перекачиваемой жидкости - 60 град.
Насосная камера насоса изготовлена из полипропилена.
Диаметры входного/выходного отверстий: 32/25 мм.
Объем бака - 65 литров.
Внутри бака предусмотрена небольшая ёмкость, закрытая сеткой, выполняющий функцию фильтра для сбора взвеси с теплообменника, снижения скорости потока внутри бака для осаждения частиц и удобства очистки бака.



Описание:

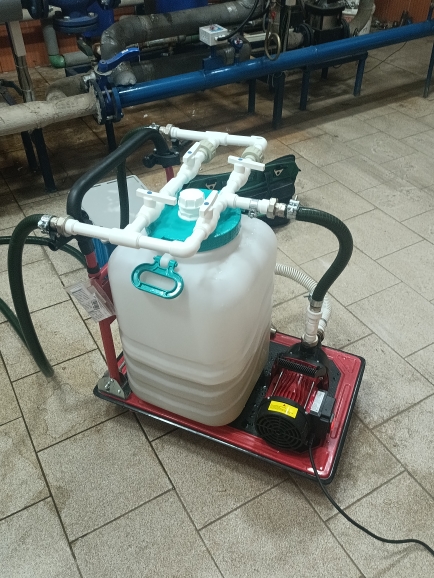

При промывке моющий раствор циркулирует по замкнутому контуру, из бака установки через насос и переключатель направления потока - в промываемое оборудование, далее обратно в бак установки. Промывка позволяет удалить загрязнения внутренних поверхностей теплообмена различными отложениями, главным образом солей жёсткости и соединений железа.

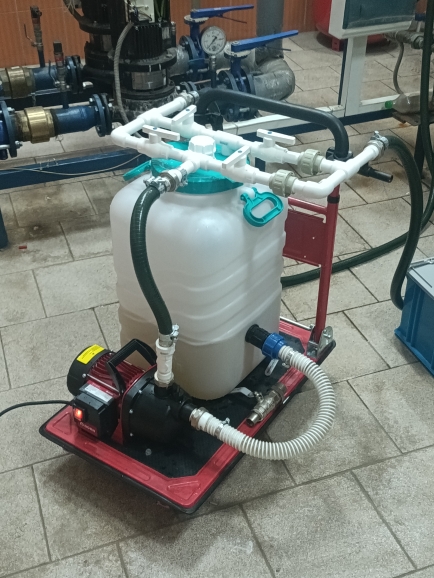

Выходящие сверху слева и справа патрубки с быстросъемными соединителями предназначены для подключения установки шлангами к входу и выходу промываемого оборудования. Реверс потока (изменение направления промывки с прямого на обратное) производится переключением кранов с шарами из термостойкого пластика. В установке использован специализированный промывочный насос.
Химический состав перекачиваемой жидкости: соляная кислота с концентрацией до 15 % и температурой до 60 град.

 Стоимость химической CIP- промывки теплообменника: от 8000 руб.

 Срок промывки: 1 рабочий день.
